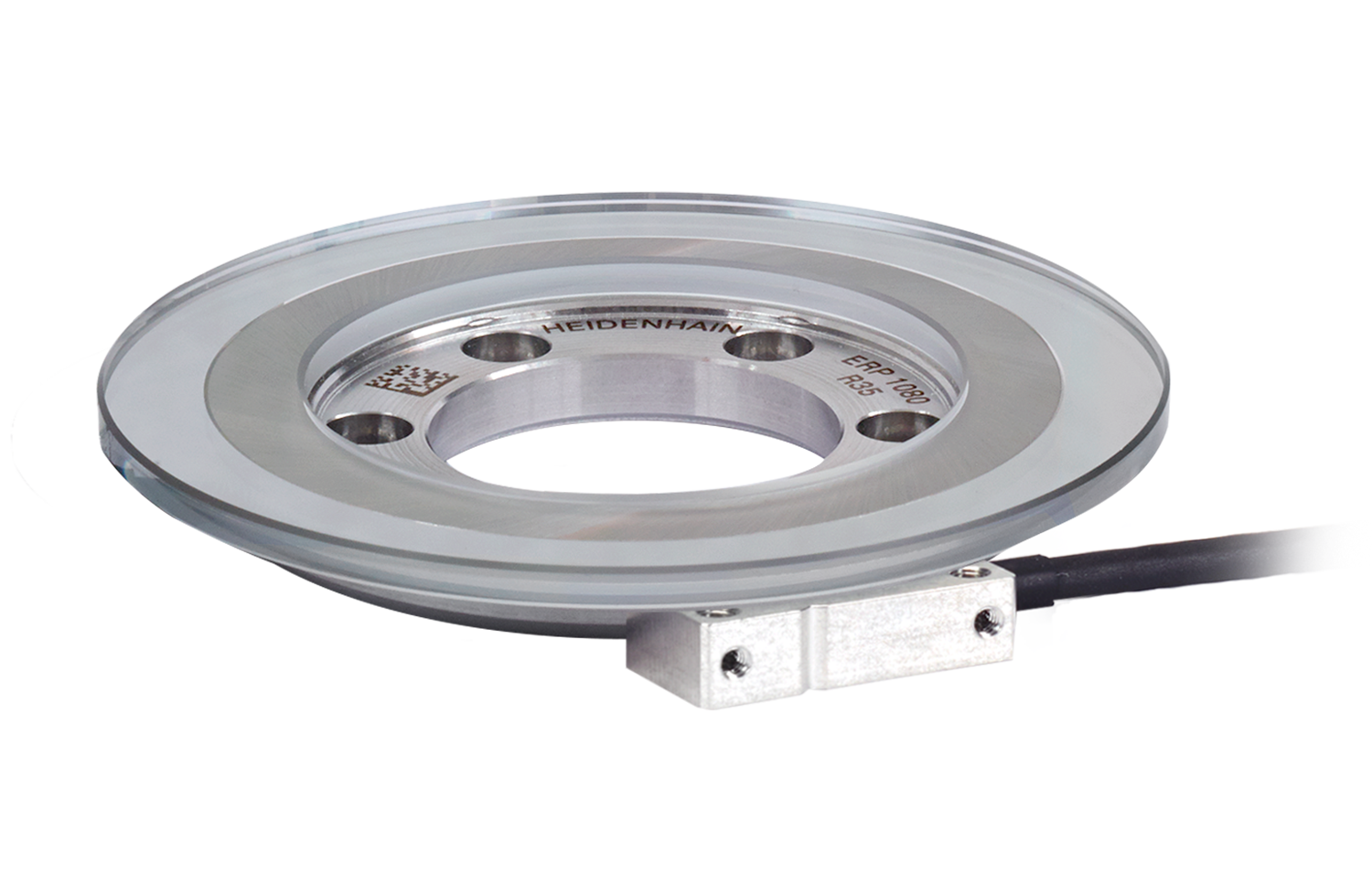

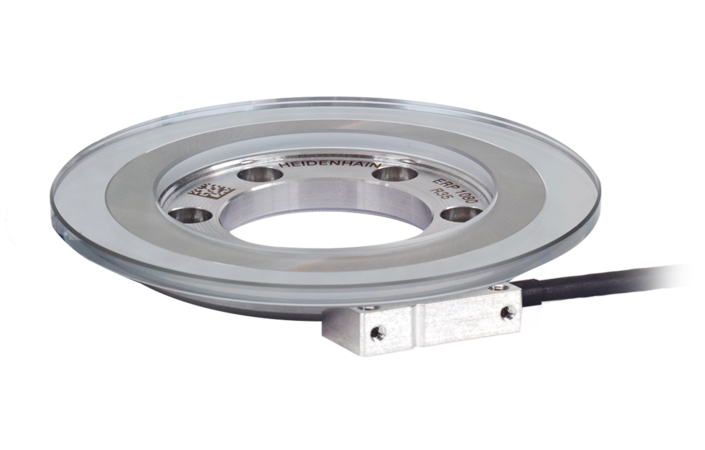

Série ERP 1000


dotés d'une résolution et d'une précision très élevées

  • Résolution et précision très élevées
  • Faible poids et faible moment d'inertie de masse
  • Témoin fonctionnel (LED) intégré
  • Précision de la division : ± 0,9" à ± 4"
  • Périodes de signal : 23 000 à 63 000
  • Diamètre : 57 mm à 151 mm
  • Interfaces : TTL, 1 VCC, EnDat 2.2

Témoin fonctionnel intégré

Une LED multicolore, intégrée au connecteur de l'ERP 1010 et de l'ERP 1070, permet d'évaluer fiablement les signaux incrémentaux, et de contrôler le signal des marques de référence. La qualité du signal est indiquée par différentes couleurs – le franchissement des marques de référence par une LED bleue.

Balayage de haute précision

Des pas de mesure extrêmement réduits et une précision maximale : les codeurs angulaires de la série ERP 1000 fonctionnent selon le principe de balayage interférentiel. La mesure est matérialisée par un réseau de phases, déposé sur un support en verre.

Qualité de signal constante

L'ASIC HSP 1.0 développé par HEIDENHAIN garantit des signaux de balayage de qualité élevée et constante. Ainsi, si l'amplitude du signal tend à diminuer, l'ASIC l'ajuste en augmentant le courant de la LED, ce qui permet de conserver une forme de signal idéale, même en présence de salissures. Dans le même temps, le niveau de bruit reste quant à lui faible et constant.

Montage pratique

En règle générale, qui dit faibles périodes de signal dit très faibles tolérances de montage pour la distance fonctionnelle entre la tête captrice et le support de mesure. La série ERP 1000 offre de généreuses tolérances de montage qui facilitent grandement le travail de montage, sans nuire pour autant à la qualité des signaux de sortie.

Contact – Conseils et ventes

Service commercial

+33 1 41 14 30 00

info@heidenhain.fr
Trouver votre interlocuteur le plus proche

Variantes du produit

Les codeurs angulaires modulaires se composent d'un disque gradué et d'une tête captrice. Dans les listes ci-dessous, veuillez sélectionner les deux composantes à combiner : Pour obtenir des conseils, contactez notre service commercial par téléphone, par e-mail ou via notreformulaire de contact.

Disque gradué
Tête captrice
