HEIDENHAIN ECA 4000 en version à sécurité fonctionnelle
Si des moteurs couples sont utilisés dans des machines-outils, il est souvent nécessaire de classer les systèmes de mesure pour des applications de sécurité selon SIL 2 (selon EN 61 508) ou le niveau de performance « d » (selon EN ISO 13849). En effet, dans ce cas, les axes de rotation sont généralement utilisés avec un seul système de mesure. Pour cela, les versions à sécurité fonctionnelle des systèmes de mesure angulaire modulaires ECA 4000 avec interface bidirectionnelle EnDat 2.2 peuvent être utilisées comme systèmes à un seul capteur en lien avec un système de commande sécurisé.
Outre l'interface de données, l'accouplement mécanique des systèmes de mesure est lui aussi important pour la sécurité. La vérification d'une liaison mécanique sûre peut être très coûteuse pour le constructeur de la machine. Avec la version à sécurité fonctionnelle du système de mesure angulaire modulaire absolu ECA 4000, HEIDENHAIN facilite considérablement cette vérification. En effet, l'exclusion des défauts mécaniques de l'ECA 4000 pour les applications de sécurité a été confirmée dans le cadre d'un examen de type pour un large domaine d'utilisation et est donc garantie dans toutes les conditions de fonctionnement spécifiées. Ainsi, les propriétés du matériau et de surface de l'arbre et des composants de la surface d'appui, les longueurs de vis, les freins filet, les couples de serrage (etc.) sont définis.

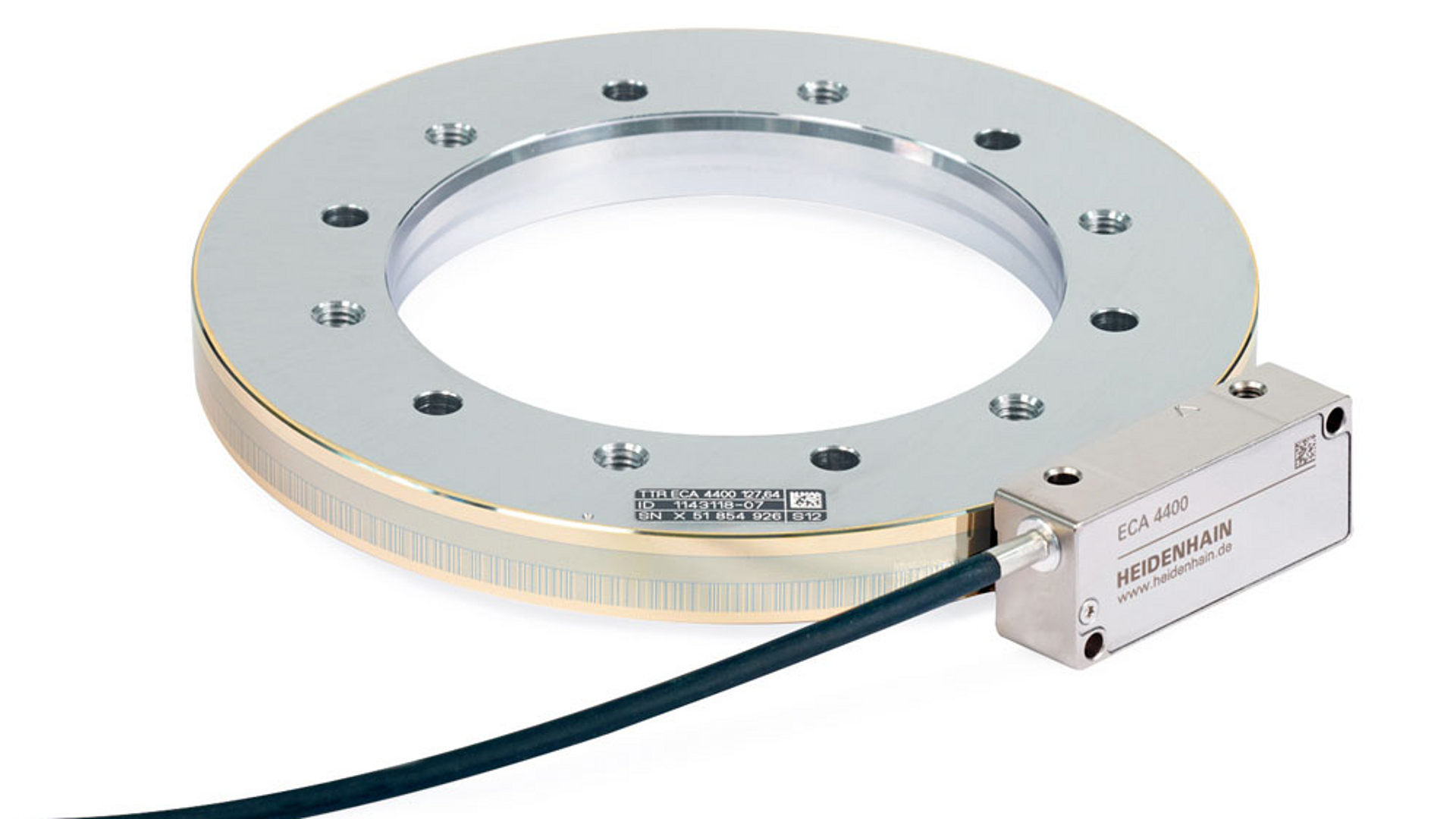

Le système de mesure angulaire modulaire ECA 4000 est disponible avec une grande variété de diamètres et en deux formes de tambour. La forme de tambour ECA 4400 est centrée et fixée sur l'arbre d'appui par un ajustement serré. Si le concept de sécurité n'exige pas d'exclusion mécanique des défauts, l'ajustement serré est inutile. Dans ce cas, il est également possible d'utiliser la forme de tambour de haute précision ECA 4402 avec centrage à trois points. Un assistant de montage associé à l'appareil de contrôle PWM 20 permet une mise en service simple et sûre, par exemple en vérifiant la bonne combinaison de diamètres de la tête de lecture et du tambour gradué. Grâce au boîtier d'interface externe EIB 2391S, les appareils ECA 4000 peuvent également être utilisés dans des applications de sécurité avec l'interface DRIVE-CLiQ*.
* DRIVE-CLiQ est une marque déposée de Siemens AG.
