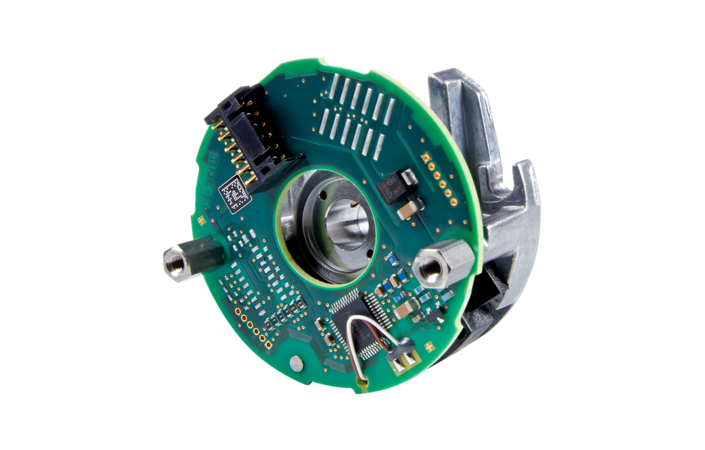

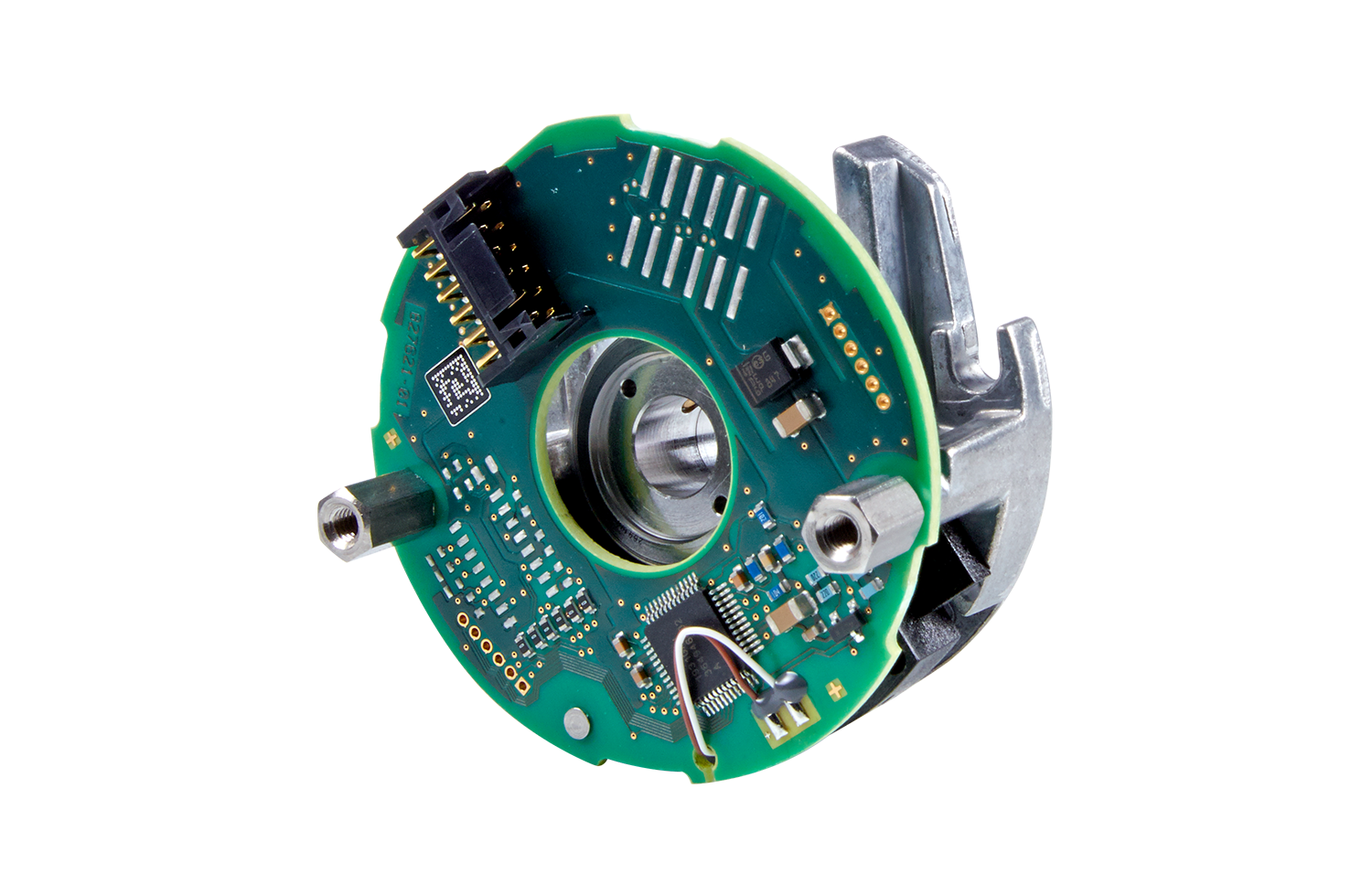

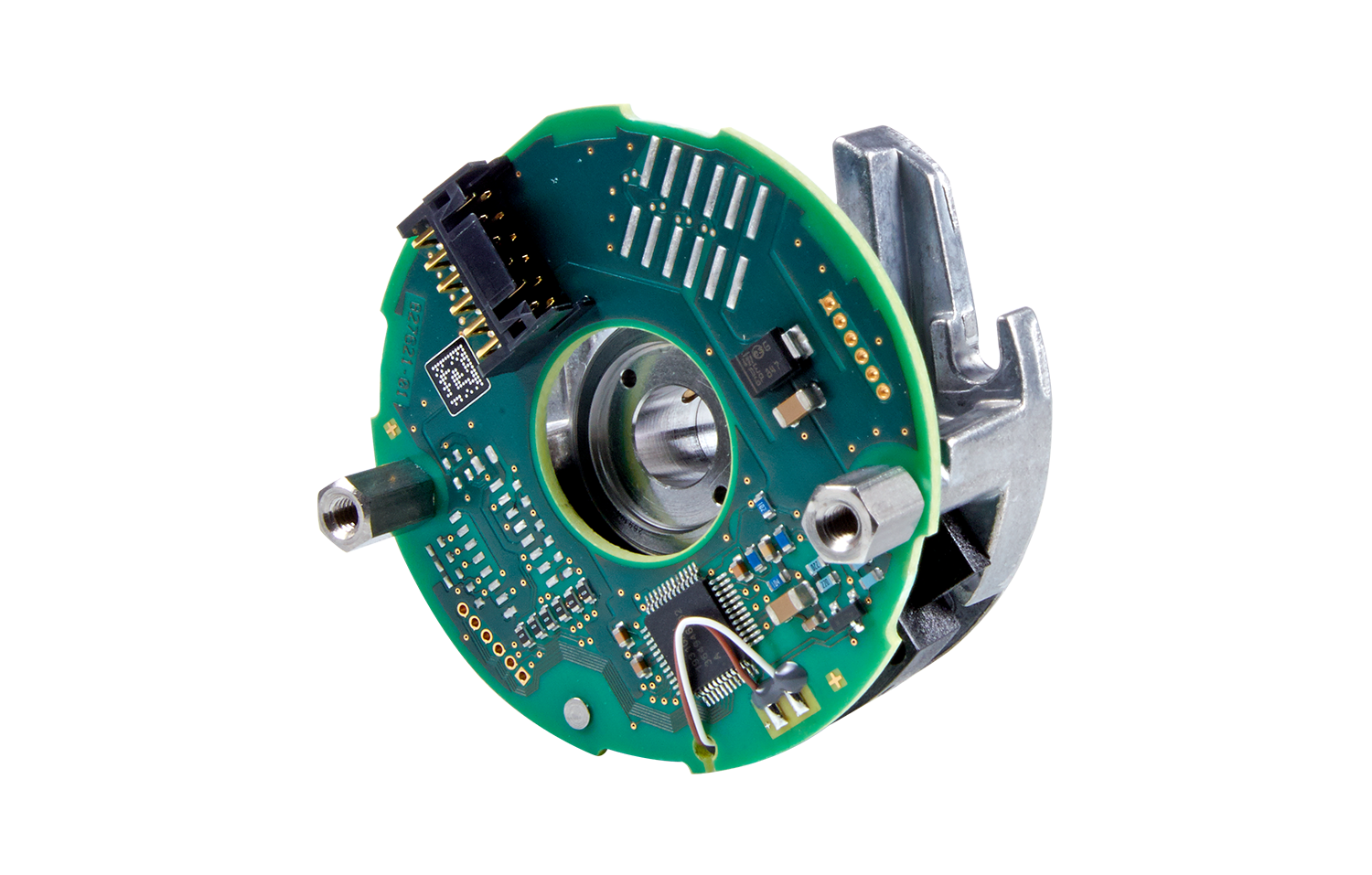

Série ERO 1200

Codeur rotatif incrémental sans roulement intégré

  • Tolérance axiale : jusqu'à ± 0,2 mm
  • Arbre creux traversant
  • Constitué d'une tête captrice et d'un disque gradué
  • Précision de positionnement : jusqu'à ± 60"
  • Température de service max. : 100 °C
  • Interfaces : 1 VCC et TTL
  • Diamètre de l'appareil ≈ 52 mm

Exécution robuste

L'arbre creux permet un accouplement direct de l'arbre du codeur sur l'arbre client. Un accouplement supplémentaire côté rotor n'est pas nécessaire. Leur grande rigidité permet d'avoir des bandes passantes plus élevées dans l'asservissement, tout en réduisant nettement le temps nécessaire au montage, ainsi que le risque d'imprécisions.

Conception modulaire

Les codeurs de cette série se composent d'une tête captrice et d'un disque gradué avec moyeu. Comme ils fonctionnent sans frottement, ils ne génèrent pas de couple de démarrage supplémentaire. Le nombre de traits sélectionné pour le disque gradué lors de la commande se révèle déterminant pour la précision de positionnement.



Vitesses de rotation élevées

La structure modulaire sans roulement permet d'atteindre des vitesses de rotation mécaniques élevées, jusqu'à 25 000 tours/min. La vitesse de rotation maximale admissible par le circuit électrique se calcule à partir de la fréquence maximale de sortie et du nombre de traits choisi pour le disque gradué.

Forme compacte

Avec un diamètre extérieur de 52 mm, les codeurs rotatifs de cette série offrent une fiabilité élevée dans une structure à la fois robuste et compacte. Grâce à leurs faibles dimensions et à leur balayage sans contact, les codeurs rotatifs de cette série ont une utilisation très polyvalente.

Contact – Conseils et ventes

Service commercial

+33 1 41 14 30 00

info@heidenhain.fr
Trouver votre interlocuteur le plus proche

Variantes du produit

La série ERO 1200 se compose d'une tête captrice et d'un disque gradué. Dans les listes ci-dessous, veuillez sélectionner les deux composantes à combiner. Pour obtenir des conseils, contactez notre service commercial par téléphone, par e-mail ou via notre formulaire de contact.

Tête captrice

Disque gradué
