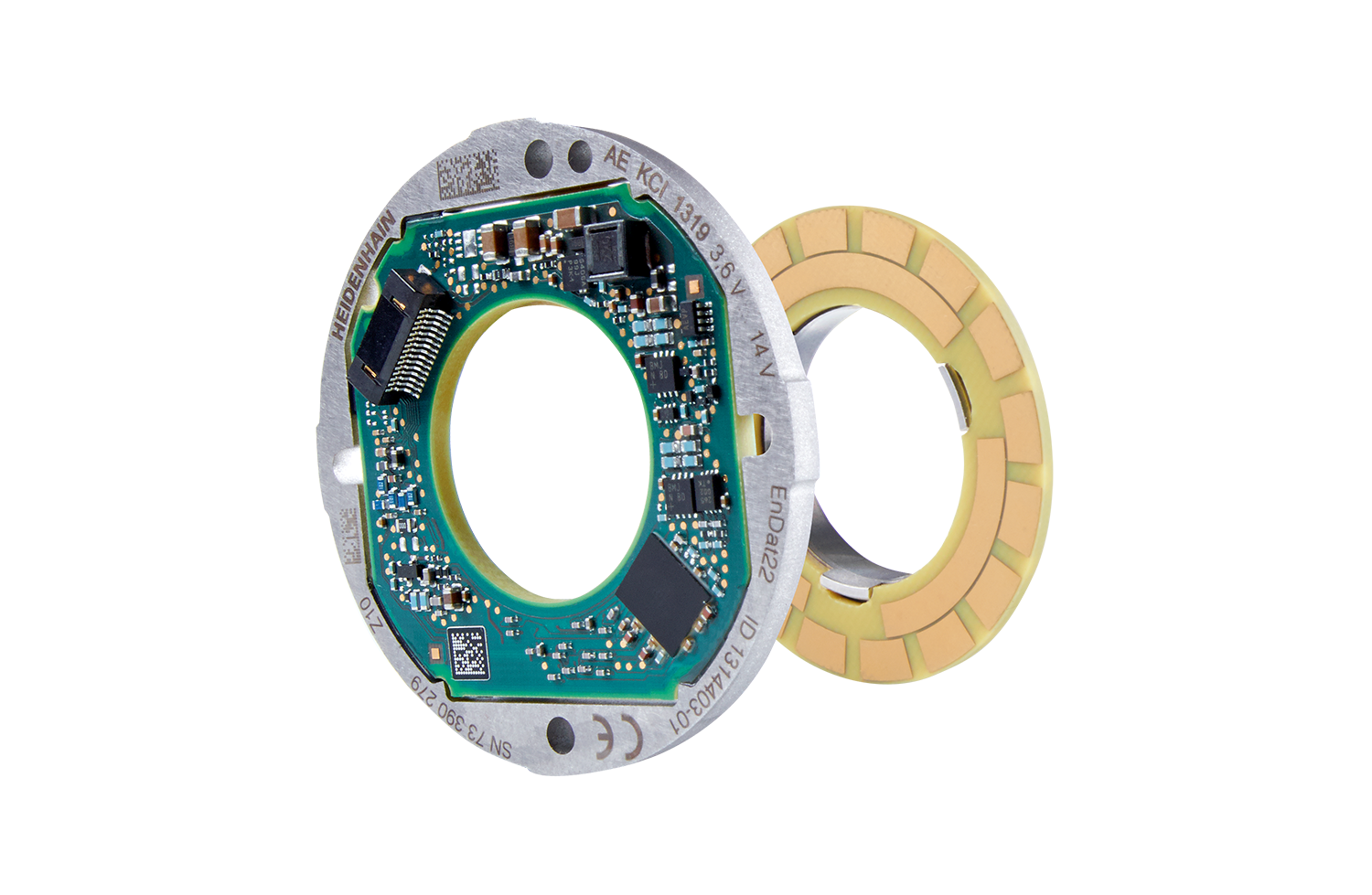

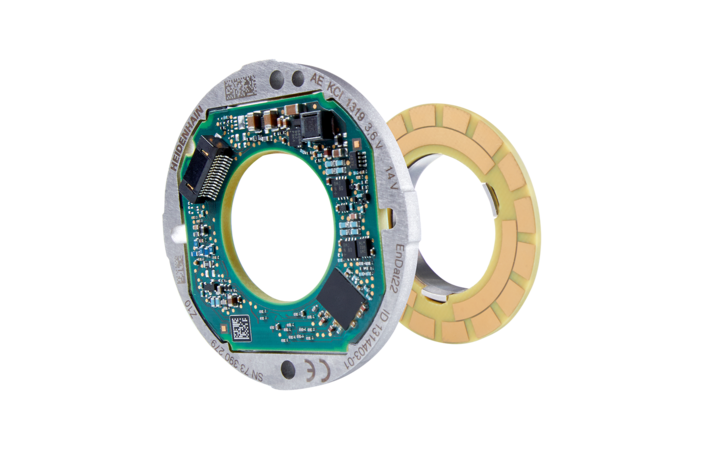

KCI/KBI 1300

Codeur rotatif absolu sans roulement

  • Grande tolérance axiale jusqu'à ± 0,5 mm
  • Arbre creux traversant : Ø 25 mm
  • Balayage inductif robuste
  • Précision de positionnement : jusqu'à ± 90"
  • 524 288 positions/tour
  • Fonction multitours : jusqu'à 65 536 tours
  • Température de service max. : 115 °C
  • Interface : EnDat
  • Diamètre de l'appareil ≈ 59 mm

Structure robuste

La partie rotor est vissée, ou insérée par pression, autorisant ainsi un accouplement direct. La structure rigide assure une grande résistance aux vibrations, jusqu'à 400 m/s² côté stator et 600 m/s² côté rotor. Par ailleurs, le balayage inductif, robuste, se révèle particulièrement insensible aux salissures et aux champs magnétiques.

Sécurité fonctionnelle

Les codeurs rotatifs de cette série existent aussi avec sécurité fonctionnelle et exclusion mécanique du risque de détachement de l'accouplement. La solution intégrée, pour les applications jusqu'à SIL 3, permet de limiter les dysfonctionnements, et de sécuriser le fonctionnement des machines et des installations.

Large champ d'utilisation

Cette série propose des codeurs rotatifs adaptés à  divers types d'applications, qu'il s'agisse d'une variante multitours avec compteur de tours, jusqu'à 65 536 tours, sur batterie, ou d'une variante avec sondes de température externes.

Forme compacte

Les codeurs rotatifs de cette série offrent haute fiabilité et robustesse dans une structure compacte. Leur faible hauteur d'encombrement permet de les utiliser dans des espaces réduits.

Contact – Conseils et ventes

Service commercial

+33 1 41 14 30 00

info@heidenhain.fr
Trouver votre interlocuteur le plus proche

Le KCI 1300 – Petit et léger pour les moteurs compacts des robots

Variantes du produit

Les codeurs de la série KCI/KBI 1300 se composent d'une tête captrice et d'un disque gradué. Pour obtenir des conseils, contactez notre service commercial par téléphone, par e-mail ou via notre formulaire de contact.

Vous êtes à la recherche d'autres solutions pour votre secteur ? Alors n'hésitez pas à consulter notre présentation de produits par secteur.

Tête captrice

Disque gradué
