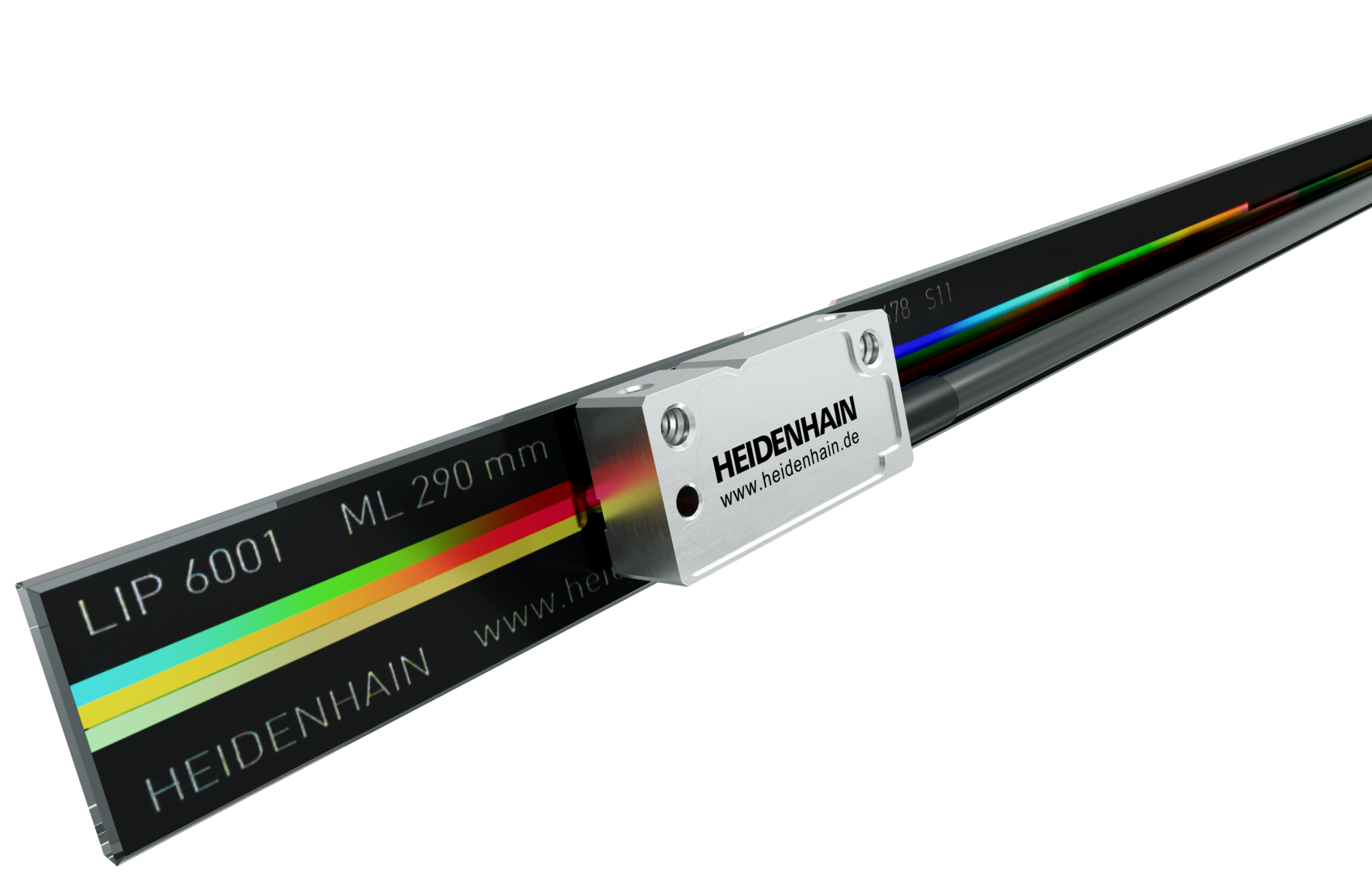

Série LIP 6000

Codeur linéaire incrémental de très haute précision

  • Pour des axes linéaires de haute précision dont la longueur peut aller jusqu'à 3040 mm
  • Très petit pas de mesure (<1 nm)
  • Haute stabilité en termes de vitesse et de positionnement
  • Détection de la position grâce à des commutateurs fin de course et une piste Homing
  • Structure compacte pour des espaces de montage réduits
  • Interface : 1 VCC, TTL

Balayage de haute précision

Les codeurs linéaires nus de type LIP fonctionnent selon le principe de balayage interférentiel. La mesure est matérialisée par un réseau de phases, déposé sur un support en vitrocéramique. Les codeurs linéaires se distinguent par leurs très petits pas de mesure, en même temps que leur niveau de précision exceptionnel.

Qualité de signal constante

L'ASIC HSP 1.0 développé par HEIDENHAIN garantit des signaux de balayage de qualité élevée et constante. Si l'amplitude de signal tend à diminuer, l'ASIC compense ce phénomène en augmentant le courant de la LED, ce qui permet de maintenir une forme de signal idéale, même en présence de salissures. Dans le même temps, le niveau de bruit reste quant à lui faible et constant.

Montage pratique

En règle générale, qui dit faibles périodes de signal dit très faibles tolérances de montage pour la distance fonctionnelle entre la tête captrice et le support de mesure. Mais grâce à leurs larges tolérances, les codeurs linéaires nus de HEIDENHAIN s'avèrent particulièrement faciles à monter, sans que cela n'ait d'influence significative sur la qualité des signaux de sortie.

Applications diverses

Du fait de leur haute densité d'intégration, ces systèmes de mesure sont légers et très compacts. Par ailleurs, les différentes variantes de montage possibles permettent de les utiliser dans un large choix d'applications. Selon vos besoins, le support de mesure peut être fixé par collage, ou avec des griffes de serrage. La tête captrice existe avec sortie de câble à gauche ou à droite.

Référencement rapide

La fonction Homing intégrée permet de détecter une position, et donc d'effectuer un référencement plus rapide du système ; elle s'avère donc particulièrement avantageuse pour des axes qui ont une grande course de déplacement. La fonction Limit intégrée permet de détecter les fins de course avec fiabilité, sans autres mesures supplémentaires.





Témoin fonctionnel intégré

Intégrée au connecteur de la LIP 6071, une LED multicolore permet de vérifier directement les signaux de balayage et le signal des marques de référence. Ainsi, en cours de fonctionnement, il est à tout moment possible d'effectuer un rapide contrôle fonctionnel et qualitatif des signaux, sans que cela ne nécessite d'autres outils.

LIP 6000 – Codeur linéaire incrémental de très haute précision

Variantes du produit

Les codeurs linéaire nus se composent d'un support de mesure et d'une tête captrice.Dans les listes ci-dessous, veuillez sélectionner les deux composantes à combiner. Pour obtenir des conseils, contactez notre service commercial par téléphone, par e-mail ou via notre formulaire de contact.

Support de mesure

Tête captrice
