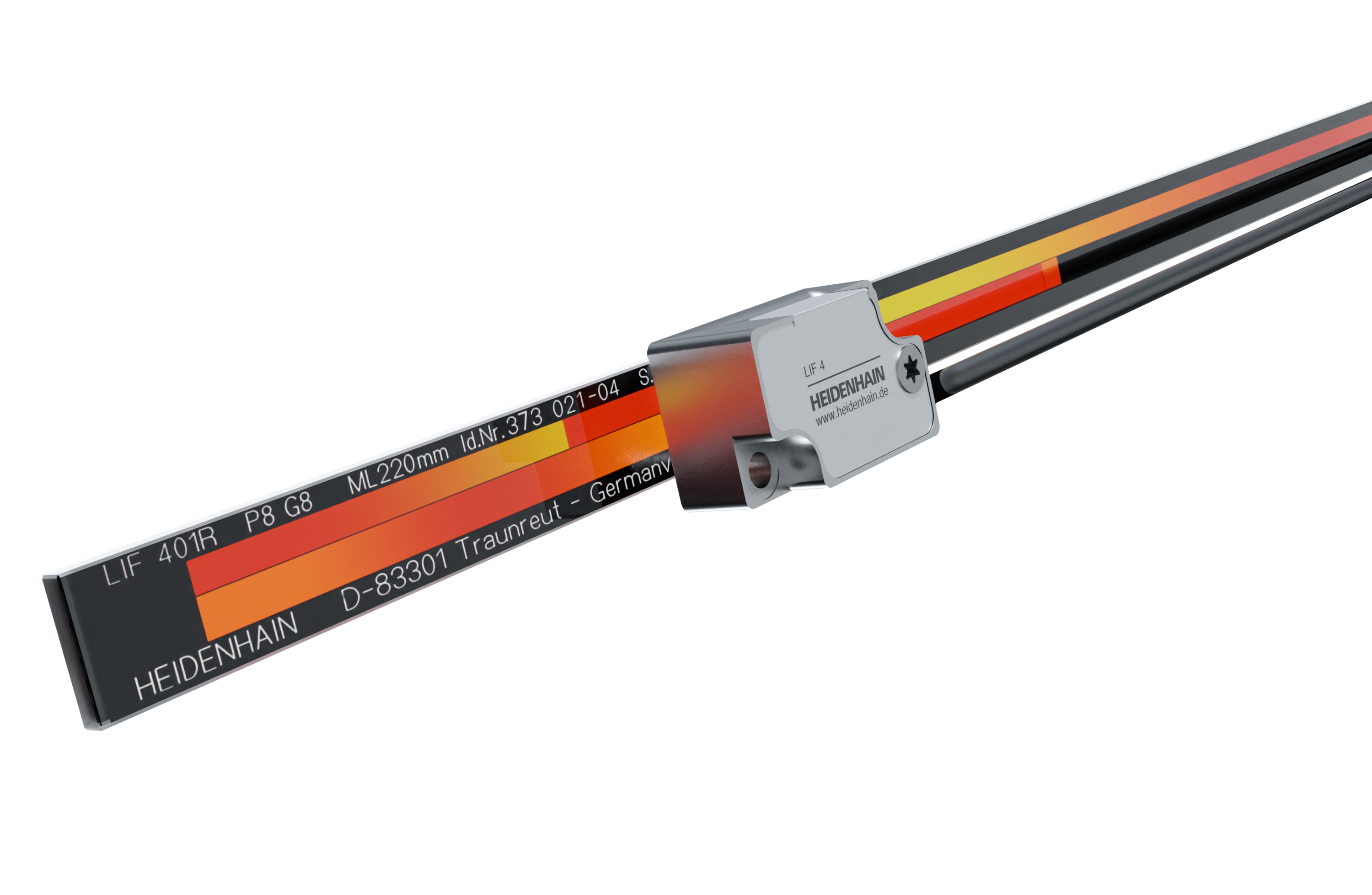

Série LIF 400

En règle générale, qui dit faibles périodes de signal dit très petites tolérances pour la distance fonctionnelle entre la tête captrice et le support de mesure. Les larges tolérances de montage qu'offrent les codeurs linéaires nus de HEIDENHAIN les rendent particulièrement faciles à monter, sans que cela n'ait d'influence significative sur la qualité des signaux de sortie.

Les règles nues LIF 400 sont dotées d'une division en réseau de phases et fonctionnent selon le principe de balayage interférentiel.
Elles se caractérisent par leurs très petits pas de mesure, en même temps que leur précision exceptionnelle. Le faible dégagement de chaleur dans la tête de lecture permet d'éviter les erreurs liées à la température.

L'ASIC HSP 1.0 garantit des signaux de balayage de qualité élevée et constante. Si l'amplitude du signal tend à diminuer, l'ASIC l'ajuste en augmentant le courant de la LED, si bien que le signal conserve une forme idéale, même en présence de salissures. Le niveau de bruit reste quant à lui faible et constant.

Les caractéristiques des LIF 400 en font des règles à l'utilisation universelle. En raison de leur haute densité intégration, ces codeurs linéaires s'avèrent à la fois légers, et très compacts. Le montage du support de mesure, par collage, est particulièrement simple à réaliser.

La fonction Homing intégrée permet de détecter une position, et donc d'effectuer un référencement plus rapide du système ; elle s'avère particulièrement avantageuse pour des axes qui ont une grande course de déplacement. La fonction Limit intégrée permet de détecter les fins de course avec fiabilité, sans autres mesures supplémentaires.

Intégrée au connecteur, une LED multicolore permet de vérifier directement des signaux de balayage et de contrôler le signal des marques de référence. Ainsi, en cours de fonctionnement, ils est à tout moment possible d'effectuer un rapide contrôle fonctionnel et qualitatif des signaux, sans que cela ne nécessite d'autres outils.
