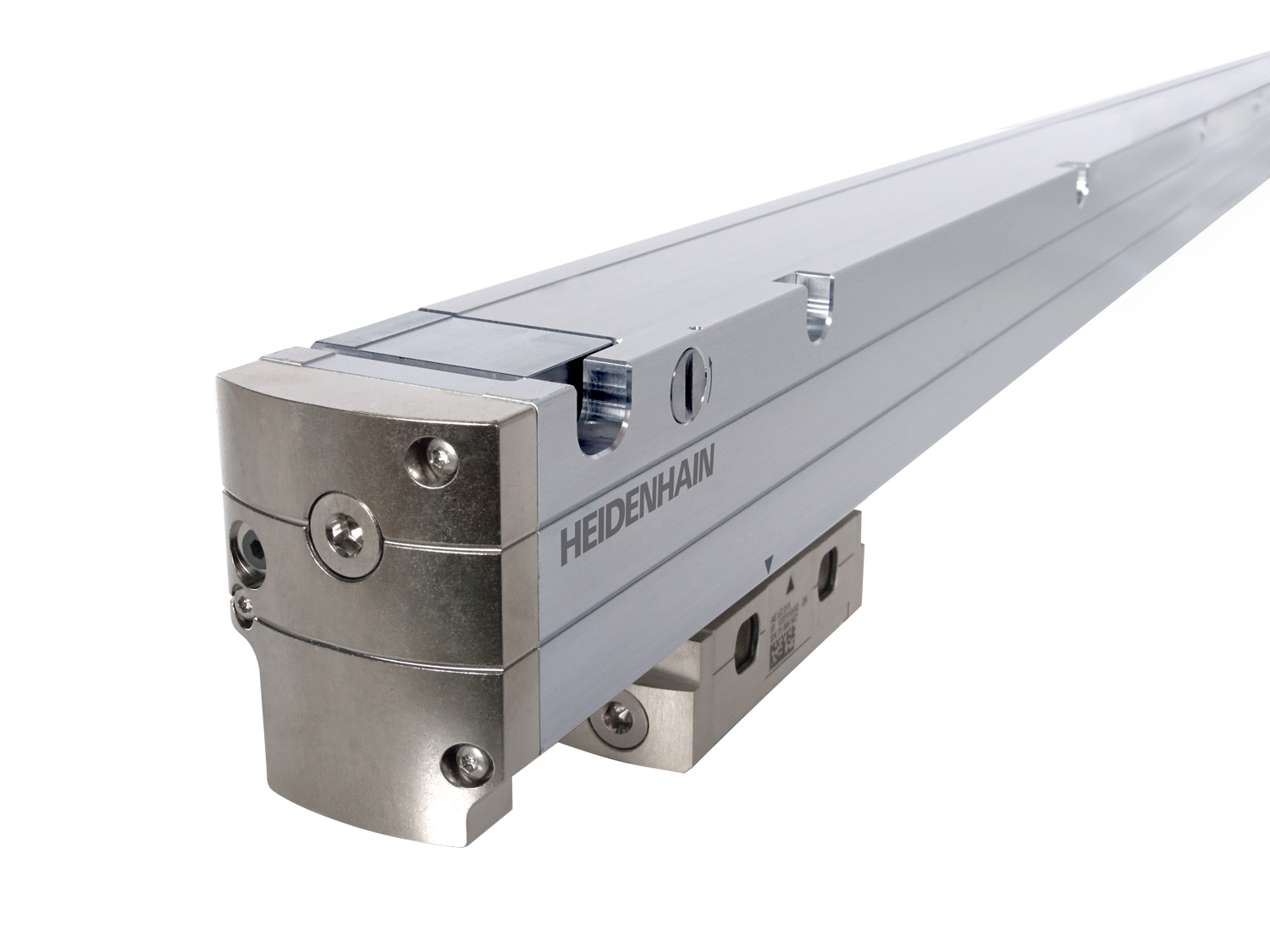

Série LC 200

Codeur linéaire absolu avec carter gros profilé

  • Longueurs de mesure jusqu'à 28 m (longueurs de mesure plus grandes sur demande)
  • Version monobloc jusqu'à 4240 mm
  • Carter multibloc avec système d'étanchéité intégré
  • Exécution robuste et résistante aux vibrations
  • Interfaces : EnDat, Fanuc, Mitsubishi

Concept de carter multibloc

Pour les longueurs de mesure plus grandes, il est possible de monter plusieurs tronçons de carter bout à bout. Un ruban de mesure en acier est inséré à l'intérieur du carter et fixé au bâti de la machine par les deux extrémités. Le carter est conçu de manière telle que le balayage s'effectue dans une zone neutre, prévenant ainsi efficacement les erreurs de précision qui pourraient avoir lieu à la jonction des tronçons du carter.

Grandes longueurs de mesure

Les codeurs linéaires de cette série existent jusqu'à 4240 mm en version monobloc, et jusqu'à 25 m avec un carter multibloc. Indépendamment de la longueur de mesure, la série LC 200 convainc par son comportement très dynamique, sa haute fiabilité, ainsi que le niveau de précision élevé et constant qu'elle offre sur toute la longueur de mesure.

Insensibilité aux salissures

Grâce à son concept d'étanchéité éprouvé, la LC 200 offre une protection optimale contre les salissures. En plus de cela, son large champ de balayage contribue lui aussi à réduire sa sensibilité aux salissures. Ainsi, les impuretés localement présentes sur le support de mesure n'ont que peu d'effets sur la qualité du signal, et donc sur la précision des valeurs mesurées.

Grande résistance aux vibrations

Les codeurs linéaires dotés d'un carter gros profilé se caractérisent par leur exécution particulièrement robuste et leur grande résistance aux vibrations. Les appareils de la série LC 200 sont donc également adaptés aux environnements de travail difficiles.

Contact – Conseils et ventes

Service commercial

+33 1 41 14 30 00

info@heidenhain.fr
Trouver votre interlocuteur le plus proche

Raccord d'air comprimé pour codeurs linéaires – pour une alimentation optimale en air comprimé

Variantes du produit

Trouvez le produit qu'il vous faut ! Pour obtenir des conseils, contactez notre service commercial par téléphone, par e-mail ou via notre formulaire de contact.

Appareils monoblocs

Appareil multiblocs

Les appareils multiblocs se composent d'un jeu de base et d'une tête captrice. Dans les listes ci-dessous, veuillez sélectionner les deux composantes à combiner. Pour obtenir des conseils, contactez notre service commercial par téléphone, par e-mail ou via notre formulaire de contact.

Jeu de base
