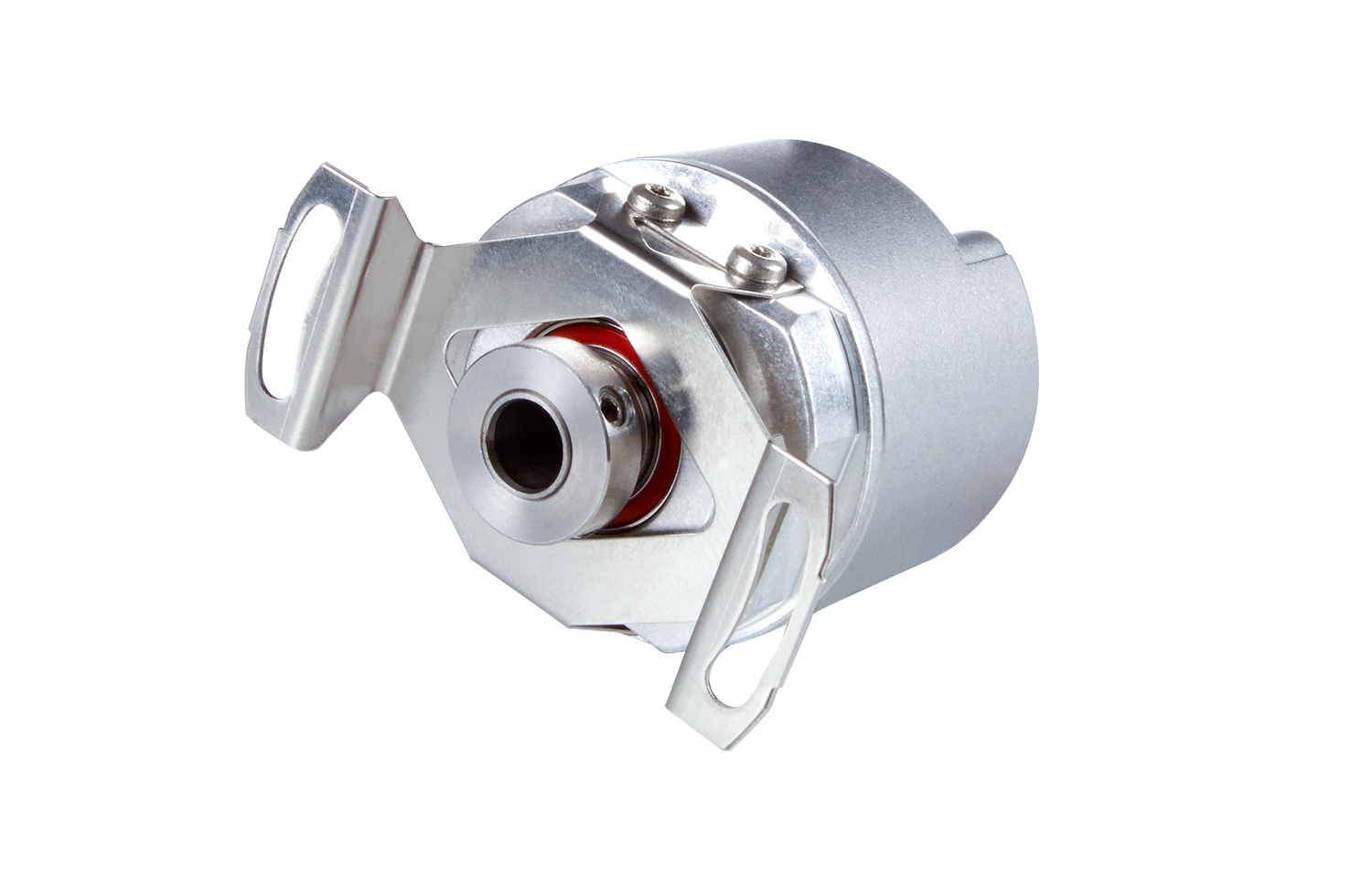

Série ECN 1000 et EQN 1000

Codeur rotatif absolu avec roulement intégré

  • Grande tolérance axiale : jusqu'à ± 0,5 mm
  • Arbre creux ouvert sur un côté : Ø 6 mm
  • Précision de positionnement : jusqu'à ± 60"
  • 8 388 608 positions/tour
  • Fonctions multitours : jusqu'à 4096 tours
  • Température de service max. : 100 °C
  • Interfaces : EnDat
  • Diamètre de l'appareil ≈ 35 mm

Accouplement direct de l'arbre

L'arbre creux permet d'accoupler directement l'arbre du codeur et l'arbre client. Il n'est pas nécessaire de recourir à un accouplement supplémentaire côté rotor. Leur grande rigidité permet d'avoir des bandes passantes plus élevées dans l'asservissement, tout en réduisant nettement le temps nécessaire au montage et le risque d'imprécisions.

Positionnement précis

Les codeurs rotatifs avec roulement et accouplement statorique intégrés garantissent un niveau de précision élevé et constant. Du fait que les composants sont parfaitement ajustés entre eux, il est possible d'atteindre une précision système jusqu'à ± 60 secondes d'arc.

Accouplement flexible

L'accouplement statorique compense le jeu entre le moteur et le codeur rotatif, corrigeant ainsi efficacement les imprécisions. L'inclinaison et le jeu axial sont eux aussi compensés de manière fiable, jusqu'à ± 0,5 mm. L'accouplement statorique facilite aussi grandement le montage sur surface plane.

Forme compacte

Avec un diamètre extérieur de seulement 35 mm, les codeurs rotatifs de cette série offrent une fiabilité élevée dans une structure robuste extrêmement compacte. Grâce à leurs petites dimensions, ces codeurs conviennent aussi pour des espaces de montage très réduits.
