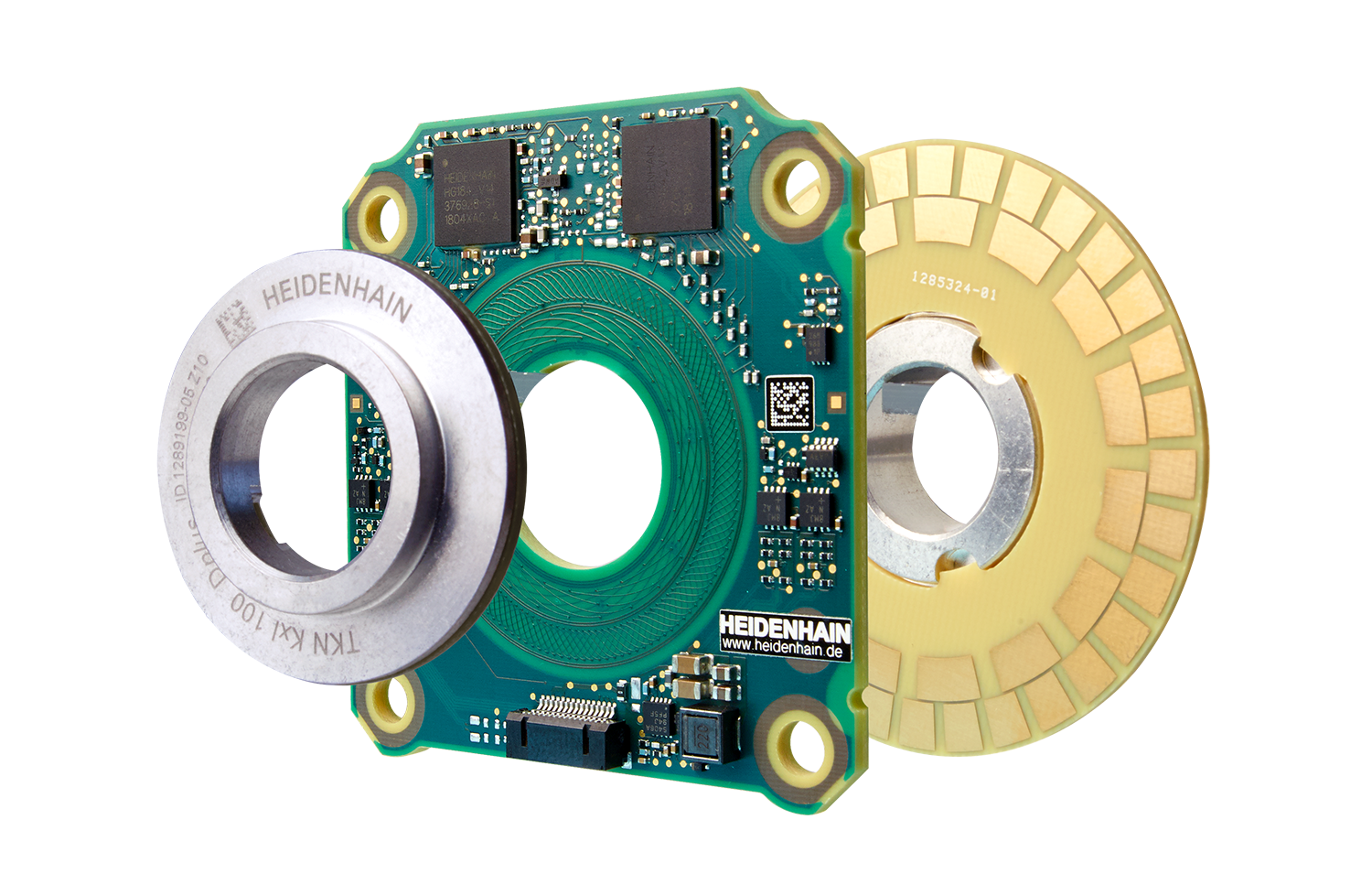

Série KCI 120 Dplus

Codeur rotatif absolu sans roulement

Trois tailles différentes (AE01, AE04, AE07)
Fonction supplémentaire : deuxième mesure de position
Arbre creux traversant de Ø 16 mm à Ø 34 mm
Balayage inductif robuste
Précision de positionnement : jusqu'à ± 40"
1 048 576 positions/tour
Fonction multitour : jusqu'à 65 536 tours
Interface : EnDat
Diamètre de l'appareil ≈ 81 mm / 65 mm

Structure robuste

Du fait de leur balayage inductif particulièrement robuste, les codeurs rotatifs KCI 120 Dplus sont particulièrement insensibles aux salissures et aux champs magnétiques. Par ailleurs, leur structure, rigide, est très résistante aux vibrations, jusqu'à 400 m/s² côté stator et 600 m/s² côté rotor.

Valeurs de positions bidimensionnelles

Les codeurs rotatifs de la série KCI 120 Dplus permettent des tolérances de montage généreuses de ± 0,3 mm pour l'encodeur A et de ± 0,5 mm pour l'encodeur B. Les disques gradués sont simplement emmanchés ou vissés sur l'arbre moteur ou sur l'arbre côté sortie. Cela permet un montage rapide et facile du codeur rotatif.

Sécurité fonctionnelle

Les codeurs rotatifs de cette série existent aussi avec sécurité fonctionnelle et accouplement mécanique sûr. La solution intégrée, pour les applications jusqu'à SIL 3, permet de limiter les dysfonctionnements, et de sécuriser le fonctionnement des machines et des installations.

Forme compacte

Le KCI 120 Dplus réunit deux codeurs en un et offre un haut niveau de fiabilité dans une structure robuste extrêmement compacte. La faible hauteur d'encombrement des codeurs de cette série, de seulement 20 mm, permet en outre de les utiliser dans des espaces de montage restreints.

Contact – Conseils et ventes

Service commercial

+33 1 41 14 30 00

info@heidenhain.fr

Trouver votre interlocuteur le plus proche

Téléchargements

Catalogue – Câbles et connecteurs

Catalogue – Codeurs pour moteurs électriques

KCI 120 Dplus – Un seul et même codeur pour le retour moteur et la mesure de position

Variantes du produit

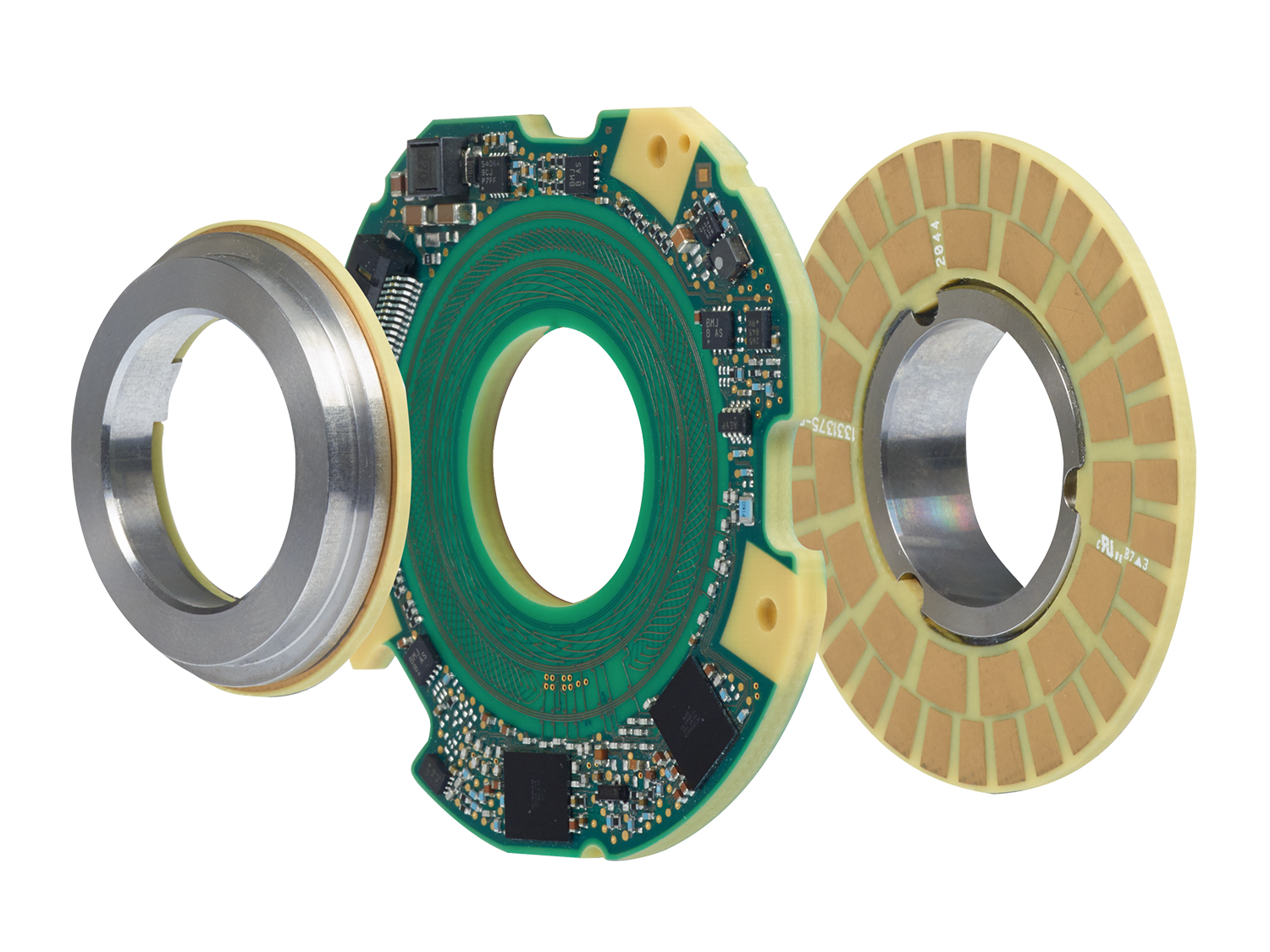

Les codeurs de la série KCI 120 Dplus se composent d'une tête captrice et d'un disque gradué. Pour obtenir des conseils, contactez notre service commercial par téléphone, par e-mail ou via notre formulaire de contact.
Vous êtes à la recherche d'autres solutions pour votre secteur ? Alors n'hésitez pas à consulter notre présentation de produits par secteur.

Voir les disques gradués
